Идеен проект и оферта за хидрофорна система с две честотно управляеми помпи на хотели с 30 до 50 стаи
І . Обем на междинните резервоари
За хотели с 30 до 50 стаи при възможно прекъсване на водоснабдяването за едно денонощие обемът на резервоарите трябва да бъде от 10 m3 до 15 m3, който може да бъде постигнат с един или няколко паралелно включване на няколко пластмасови резервоара , свързани като скачени съдове в долната част . За по - ефективно използване на обема е желателно да бъдат с височина над 1,8 метра , тъй като в горната и долна части на резервоара има " мъртви обеми " с височини 0,2 метра , получени от използването на Плувак-вентили и Нивоизключватели .
ІІ . Дебит на хидрофорната система
В зависимост от категорията на хотела дебитът на хидрофорната уредба трябва да бъде от 10m3/ h до 16 m3/ h .
ІІІ . Мощност на инверторите и помпите при възможно еднофазно електрозахранване .
При еднофазно захранване на инверторите PWM 230 или SIRIO , предлагани в момента в сайта , могат да управляват помпи с мощност до 2,2 kw .
ІV . Настройка на налягането на честотните инвертори в зависимост от етажността на хотела .
Предложените в таблица 1 налягания на настройка на честотните инвертори са определени при наличие на слънчеви колектори на покрива на хотела . При хотели без слънчеви колектори на покрива наляганията могат да се определят от таблицата за хотели по-ниски с един етаж .
Таблица 1.
|
етажи
|
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| налягане,bar | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 |
V . Някои възможни варианти на помпи за хидрофорни системи с две честотно управлявани помпи .
За постигане на високоефективно управление помпите е желателно да бъдат избрани по условието настроеното налягане да бъде при максимален коефициент на полезно действие на помпите . За съжаление за много от предлаганите помпи липсват каталожни данни за коефициент на полезно действие , поради което за тези помпи налягането е избрано при дебити от 0,65 до 0,75 от максималния , за които дебити от известни каталожни данни и от изследванията на автора на сайта се получава максимален КПД . Цените на помпите можете да видите като кликнете на марката на съответната помпа . Помпите във всяка група са подредени вертикално по нарастване на мощността и намаляване на енергийната ефективност . Посочените в таблица 2 помпи са за хидрофорни системи с две помпи захранвани от резервоари разположени в приземния етаж .
Таблица 2
|
дебит,m3/h налягане,bar |
10 | 12 | 14 | 16 | 18 |
| 2 | CDX90/10 | CDX90/10 | CDX120/12 | CDX120/12 | CDX200/20 |
| 2,5 | CDX120/12 | CDX120/12 | CDX200/20 | CDX200/12 | CDX200/20 |
| 3 | CDX200/20 | CDX120/20 | CDX120/20 | CDX120/20 | 2CDX120/20 |
| 3,5 | 2CDX120/15 | 2CDX120/15 | 2CDX120/15 | 2CDX120/20 | 2CDX120/20 |
| 4 | 2CDX120/20 | 2CDX120/20 | 2CDX120/20 | MATRIX10-5/2,2 | MATRIX10-5/2,2 |
| 4,5 | MATRIX5-6/1,3 | MATRIX5-7/1,5 | MATRIX10-5/2,2 | MATRIX10-5/2,2 | MATRIX10-6/2,2 |
| 5 | MATRIX5-6/1,3 | MATRIX5-7/1,5 | MATRIX10-6/2,2 | MATRIX10-6/2,2 | MATRIX10-6/2,2 |
| 5,5 | MATRIX5-7/1,5 | MATRIX5-8/2,2 | MATRIX10-6/2,2 | MATRIX10-6/2,2 | |
| 6 | MATRIX5-7/1,5 | MATRIX10-6/2,2 | MATRIX10-6/2,2 |

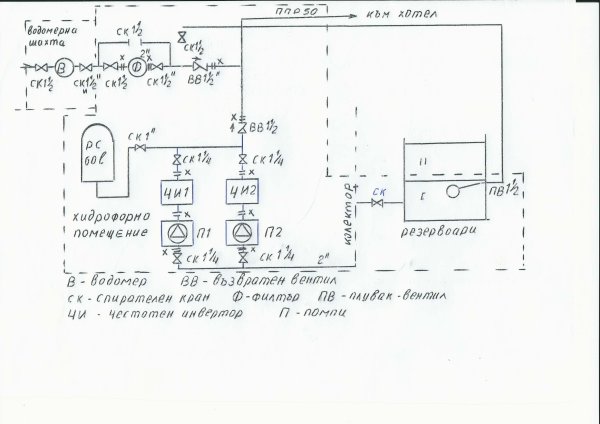

VІ . Водопроводна схема на хидрофорна система с две честотно управлявани помпи е показана на схемата отгоре .

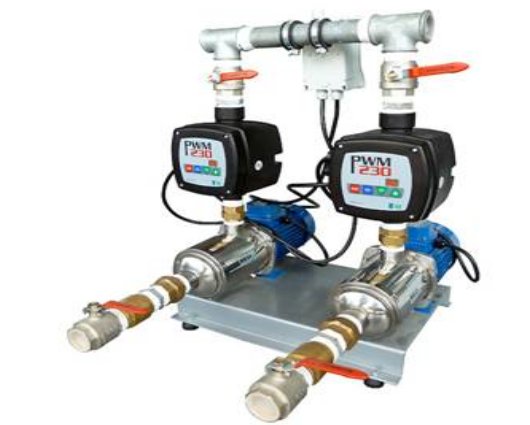

VІ . Снимка на хидрофорна система с помпи MATRIX .
За консултации КОНТАКТИ .
